?מה זה אקסטרוזיה

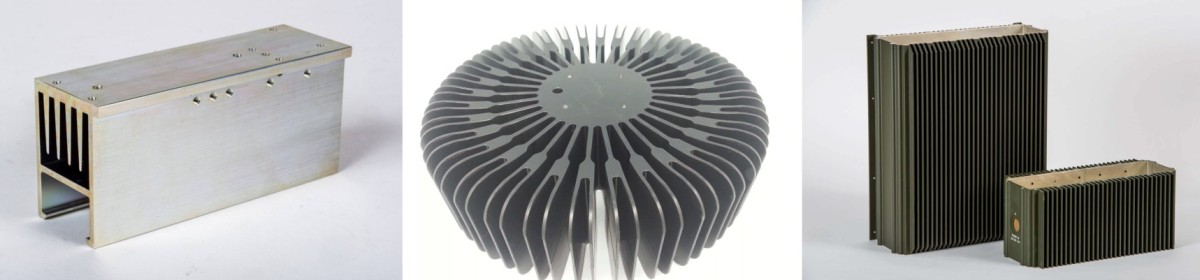

מבוא לאקסטרוזיה: 12 יתרונות מפתח לשיטת הייצור שחוללה מהפכה בתעשייה

בשנת 1797, באנגליה של המהפכה התעשייתית, ג'וזף בראמה עמד מול אתגר הנדסי מסקרן: כיצד ליצור צינורות מתכת מדויקים בצורה אחידה. הפתרון שלו היה פורץ דרך – תהליך שבו מתכת מחוממת, כמו עופרת, נדחפת דרך תבנית בעזרת בוכנה ידנית.

שנתיים קודם לכן, בראמה כבר המציא את מכונת הדחיסה ההידראולית, אך רק בשנת 1820 תומס בור חיבר בין שתי ההמצאות, והפך את השיחול לכלי תעשייתי משמעותי. בהמשך, בשנת 1894, הורחבה השיטה לשימוש בסגסוגות כמו נחושת ופליז. במאה ה-20, עם הצטרפותם של חומרים כמו פלדה, אלומיניום וסגסוגות טיטניום, השיחול התבסס כתהליך מפתח בתעשיות רבות, החל מבנייה ותעופה ועד רכיבים אלקטרוניים.

כיום, תהליך השיחול מניע תעשייה עולמית בשווי של כ-65 מיליארד דולר – לא רק בזכות יכולתו לייצר צורות מורכבות בדיוק מרבי, אלא גם בזכות השפעתו על כמעט כל תחום בחיינו. מהחלונות בבניינים שאנו גרים בהם, דרך רכיבי רכב חיוניים ועד חלקי תעופה מתקדמים, השיחול הפך לשחקן מרכזי בתעשייה המודרנית.

במאמר זה נצלול אל מאחורי הקלעים של התהליך, נחשוף את 12 היתרונות המרכזיים שלו ונראה כיצד הוא ממשיך לשנות את פני התעשייה. אם אתם מהנדסים שמחפשים את שיטת ייצור חדשנית ויעילה, זה המקום להתחיל.

מהי אקסטרוזיה (שיחול)?

אקסטרוזיה (Extrusion), או בשמה העברי "שיחול", היא תהליך עיבוד מתכות שבו חומר גלם, לרוב בצורת בילט (billet) גלילי, נדחף דרך תבנית (die) בעלת חתך מוגדר, ליצירת פרופיל בעל חתך קבוע. התהליך מתבצע בטמפרטורות שונות, בהתאם לחומר ולעיצוב הנדרש:

• אקסטרוזיה חמה (Hot Extrusion): מתבצעת בטמפרטורות גבוהות, בדרך כלל בין 350°C -500°C עבור אלומיניום, כדי להקטין את התנגדות החומר ולשפר את יכולת הזרימה שלו. תהליך זה מתאים לייצור פרופילים מורכבים ומפחית את הסיכון לסדקים.
• אקסטרוזיה קרה (Cold Extrusion): מתבצעת בטמפרטורת החדר או בטמפרטורות נמוכות יחסית, ומשמשת לייצור חלקים בעלי דיוק גבוה ותכונות מכניות משופרות, כמו ברגים, אומים ורכיבי חיבור.
• אקסטרוזיה חמה למחצה (Warm Extrusion): מתבצעת בטמפרטורות ביניים, בדרך כלל בין 200°C ל-350°C, ומשלבת את היתרונות של האקסטרוזיה החמה והקרה, כמו שיפור בתכונות המכניות והפחתת הכוחות הנדרשים.

שלבי התהליך

1. חימום הבילט: במקרים של אקסטרוזיה חמה או חמה למחצה, הבילט מחומם לטמפרטורה הרצויה כדי לשפר את יכולת הזרימה של החומר.

2. הכנסת הבילט למכונת האקסטרוזיה: הבילט מוכנס לתוך מכלול הלחיצה (container) של המכונה.

3. לחיצה ודחיפה: בוכנה (ram) מפעילה כוח על הבילט, דוחפת אותו דרך התבנית, וגורמת לחומר לזרום ולקבל את צורת החתך של התבנית.

4. קירור וגימור: לאחר היציאה מהתבנית, הפרופיל המתקבל מקורר, נחתך לאורך הרצוי, ועובר תהליכי גימור נוספים לפי הצורך, כמו אנודיזציה או צביעה. באלומיניום, למשל, ניתן בשלב זה לבצע תהליכים טרמיים כגון T4, T5, ו-T6 בהתאם לדרישות החוזק והתכונות המכאניות. בנוסף, בהתאם לדרישות השרטוט, ניתן לבצע על הפרופיל עיבוד שבבי משלים, למשל ליצירת פתחים, הברגות או גימור מדויק יותר.

התהליך מתאים למגוון רחב של חומרים, כולל אלומיניום, נחושת, פלדה, מגנזיום, פולימרים וחומרים מרוכבים, תוך עמידה בתקנים המחמירים ביותר, כמו תקן ISO 6362 עבור טולרנסים בשיחול אלומיניום.

יתרונות מפתח ויישומים עכשוויים של שיחול

1. גמישות בעיצוב:
   שיחול מאפשר יצירת פרופילים בעלי חתכים מורכבים ולא סטנדרטיים בהתאמה מדויקת לדרישות הלקוח.
2. חיסכון בחומרי גלם:
   בשונה מעיבוד שבבי, התהליך ממזער בזבוז חומרים על ידי עיצוב מדויק של החומר הגולמי, תוך ניצול מקסימלי שלו.
3. יעילות אנרגטית:
   בתהליכים חמים, הטמפרטורות הנדרשות נמוכות יחסית של 350° עד 500° עבור אלומיניום, מה שמפחית את צריכת האנרגיה בהשוואה לתהליכים מטלורגיים אחרים.
4. התאמה לייצור המוני:
   שיחול הוא תהליך רציף, המאפשר ייצור של פרופילים בכמויות גדולות תוך שמירה על אחידות ודיוק.
5. דיוק גבוה:
   התהליך מאפשר ייצור פרופילים ברמת סובלנות מינימלית, המתאימים ליישומים קריטיים. דיוק הפרופילים יכול להגיע ל-±0.2 מ"מ, תלוי בגודל ובצורת החתך.
6. התאמה לחומרים מגוונים:
   שיחול מתאים למגוון רחב של חומרים, כולל מתכות כמו אלומיניום ופלדה, לצד חומרים מרוכבים ופולימרים.
7. מהירות ייצור:
   היכולת לייצר מוצרים רציפים במהירות גבוהה מעניקה לתהליך יתרון משמעותי במפעלי ייצור שבהם יש דרישה לכמויות גדולות.
8. שיפור בתכונות מכניות:
   המוצרים המתקבלים הם בעלי מבנה צפוף, ללא חללים פנימיים, דבר המשפר את החוזק והעמידות שלהם בפני עומסים ושחיקה.
9. ידידותיות לסביבה:
   שיחול תומך בשימוש בחומרים ממוחזרים, בעיקר באלומיניום, שיכול להיות מעובד מחדש ללא אובדן איכות.
10. חיזוק פני השטח:
    שיטות עיבוד נוספות כמו אנודיזציה וציפויים מתקדמים מעניקות למוצרים עמידות גבוהה בפני קורוזיה ושדרוג חזותי.
11. התאמה לדרישות ייחודיות:
    באמצעות תבניות מותאמות אישית, ניתן לייצר פרופילים באורכים ובחתכים ייחודיים, המותאמים ליישומים מורכבים.
12. יישומים רחבים בתעשייה:
    היישומים המגוונים של אקסטרוזיה נעים מבנייה ותעופה ועד תחבורה ומזון, מה שהופך אותה לאחת הטכנולוגיות המובילות בייצור מודרני.

סיכום

תהליך האקסטרוזיה הוא כלי מפתח בתעשיות מודרניות בזכות השילוב הייחודי של גמישות, דיוק ויעילות. בהשוואה לשיטות ייצור מסורתיות כמו יציקה (Casting), האקסטרוזיה מציעה דיוק רב יותר, חוזק משופר וחיסכון משמעותי בחומרי גלם.

לקוחות שהתנסו בתהליך האקסטרוזיה מדגישים יתרון מעשי מרכזי: היכולת לייצר פרופילים מורכבים בהתאמה אישית, המאפשרת פיתוח מוצרים חדשניים המותאמים לצרכים ספציפיים. בנוסף, עלויות הייצור הנמוכות והחיסכון בפסולת הופכים את האקסטרוזיה לאידיאלית עבור מגוון רחב של יישומים.

היתרון הגדול של מטאליטק מתבטא במיוחד בפרופילים מורכבים הדורשים תהליכים משלימים כגון עיבוד שבבי, ציפויים, צביעה, החדרת קשיחים והרכבות. כמו כן, החברה מציעה שירותי ייעוץ בתכנון הפרופיל, תוך התמקדות במניעת עיוותים לאחר משיכת הפרופיל, מה שמבטיח איכות וגימור ברמה הגבוהה ביותר.

אם אתם מחפשים פתרון מותאם אישית שיממש את הרעיונות שלכם בצורה הטובה ביותר, פנו למומחי מטאליטק עוד היום.
