מכונות עיבוד שבבי

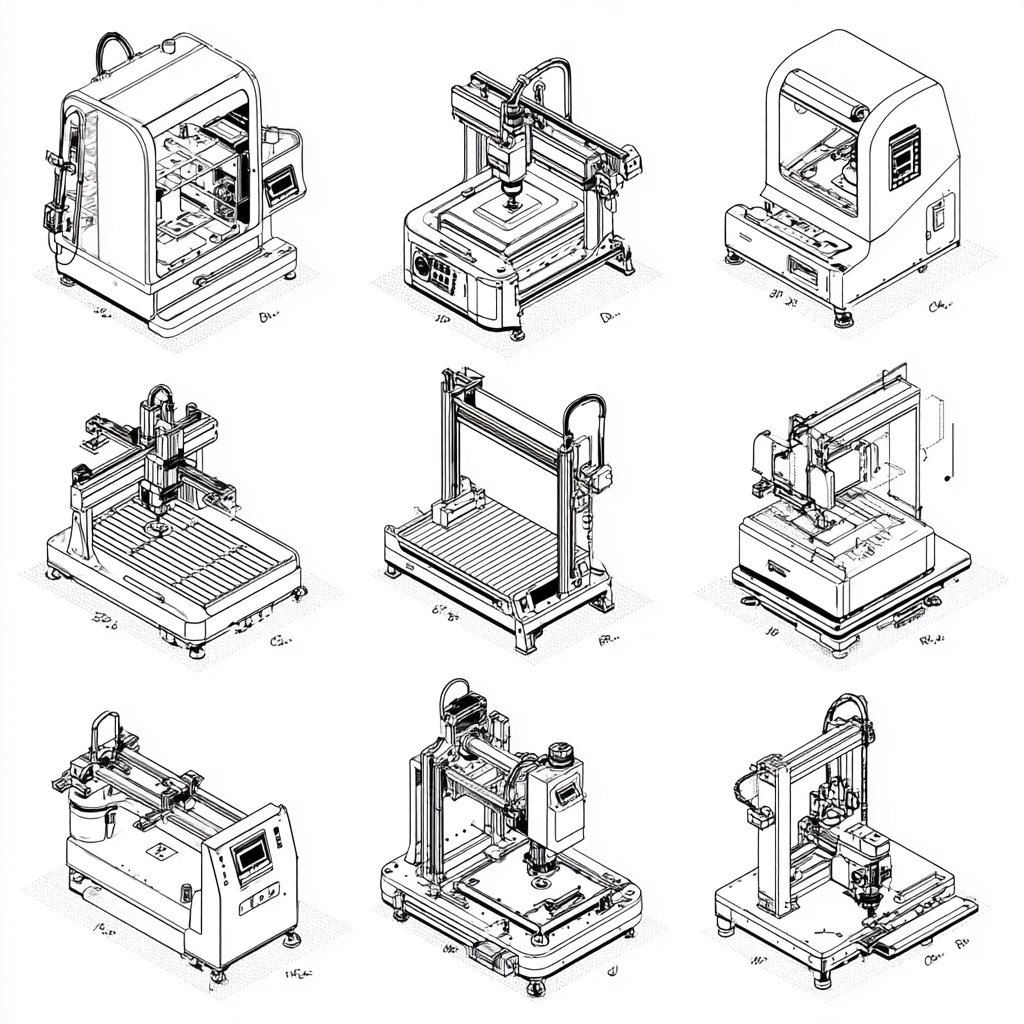

סוגי מכונות עיבוד שבבי בתעשייה

עיבוד שבבי הוא מושג מרכזי בעולם הייצור התעשייתי, ומשמעותו הסרה מכוונת של חומר מכלל, בדרך כלל מתכת, בצורה מבוקרת ומדויקת. קיימים סוגים שונים של מכונות עיבוד שבבי:

  • מכונות כרסום (Milling): מבצעות חיתוך, קדיחה ועיבוד באמצעות סיבוב כרסום סביב חלק העבודה. רבות מהמכונות פועלות בשלושה צירים (X,Y,Z) וישנן מתקדמות יותר בחמישה ואף שבעה צירים לצורך עיבוד מדויק ומורכב.
  • מחרטות (Lathe): החומר מסתובב סביב ציר, וכלי חיתוך מעצב אותו בדיוק נדרש. נפוץ לעיבוד צירים, גלגלי שיניים וחלקים סימטריים.
  • מרכזי עיבוד אופקיים ואנכיים (Machining Centers): משלבים יכולות כרסום, קידוח, חריטה ולעיתים אף פעולות נוספות במערכת ממוחשבת אחת.
  • מכונות השחזה מדויקות (Grinding): מאפשרות עיבוד גימור מדויק במיוחד, כולל פני שטח חלקים ותהליכים המצריכים טולרנסים הדוקים.
  • מכונות מדידה ובקרה איכותית: למדידת דיוק החלקים, עובי, קשיות וכד'.




מכונות CNC במטאליטק – פירוט מקצועי

חברת מטאליטק מתהדרת במערך עשיר, מתקדם ומגוון של מכונות CNC ומכונות עזר נוספות, הכוללות:

סוג מכונה

דגמים בולטים

ארץ ייצור

דיוק (מ״מ)

יתרונות עיקריים

CNC כרסום

Mazak C600, Hass VF-4SS/2SS, Brother S500Z1/S700Z1, Feeler

יפן, ארה"ב, טייוואן

0.003–0.005

מהירות עיבוד גבוהה, דיוק מצוין, אמינות במורכבות ועיבוד רב-צירי

CNC מחרטות

Hardinge, Xknc, Feeler TC-20

ארה״ב, יפן, טייוואן

0.002–0.005

עיבוד חלקים קוני/גלילי, כרסום על המחרטה, פרודוקטיביות גבוהה

מרכז עיבוד אופקי

Jtekt FH5000

יפן

0.003

יכולת עבודה על פני מספר צירים, נפח עבודה גדול

כרסום משולב חריטה

Okuma U3000, Headman T55MY

יפן, סין

0.002–0.003

שילוב פעולות במעבר אחד, חיסכון בזמן ודיוק מעולה

מכונת השחזה

Okamoto ACC350

יפן

0.001

גימור משטחי דיוק עליון, אמינות ושיפור פני שטח

מדידות CMM

ZEISS, Hexagon, BROWN&SHARPE

גרמניה, שוודיה, סין

0.0007–0.001

בקרה קפדנית ומדידה תלת-ממדית בטולרנסים מחמירים

יתרונות ייחודיים של המכונות במטאליטק

  • דיוק וגמישות: בזכות ציוד ממותגים עולמיים (Mazak, Okuma, Hass, Hardinge, ZEISS), מתאפשרת יכולת ייצור חלקים מורכבים ומדויקים במיוחד, המתאימים לדרישות ענפים כדוגמת רפואה, תעופה, אלקטרוניקה ועוד.

  • יכולת רב-צירית: מרכזים בעלי 4–7 צירים מספקים עיבוד מקביל במספר צירים, מאפשרים הקטנת זמני ייצור ומספקים תשתית לחלקים בעלי גאומטריה מורכבת.

  • הספק ופרודוקטיביות: ריבוי מכונות ועובדה במספר צירים/ראשים בו־זמנית מספקים תגובה מהירה לדרישות שוק משתנות ולסדרות קטנות, בינוניות וגדולות.

  • בקרת איכות מתקדמת: מערכות מדידה מתקדמות (CMM) מוודאות שכל פריט עומד בסטנדרט הגבוה.

  • תמיכה בחומרים מגוונים: עיבוד מתכות ברזליות, נירוסטה, אלומיניום, פליז, טיטניום וחומרים הנדסיים נוספים.

מידע נוסף וסרטונים מומלצים

המחשה חזותית: התמצאות בסוגי המכונות וצבירת יתרונות

להלן תרשים אינפוגרפי המדגים את רשימת המכונות במטאליטק, חלוקה לפי סוג, דיוק והשימוש העיקרי:

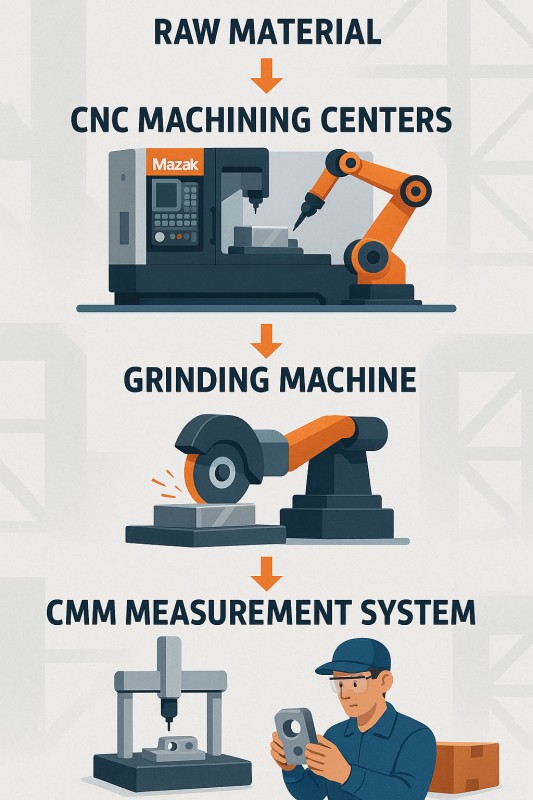

דוגמה לשרשרת ייצור במטאליטק:

1.      חומר גלם נכנס למרכז עיבוד/מחרטה (Mazak, Hass)

2.      עיבוד מדויק בחיתוך, חרירה, הברגה/חריטה

3.      גימור סופי במכונת השחזה

4.      מדידת איכות במערכת CMM

5.      בדיקה סופית ואריזה



לסיכום

חטיבת מטאליטק של זריחה תעשיות חלאבין משלבת ציוד CNC תעשייתי מתקדם העומד בקדמת הטכנולוגיה ומספק ללקוחות יתרון בתחרות: יכולת דיוק וגיוון, עבודה יעילה ואיכותית, פתרונות מותאמים לכל ענף ודגש על בקרת איכות גבוהה.

למידע נוסף, דוגמאות ומפרטים, בקרו באתר מטאליטק ותוכלו להתרשם ממגוון היכולות, סוגי המכונות ותהליכי העבודה החדשניים במפעלי החברה.
